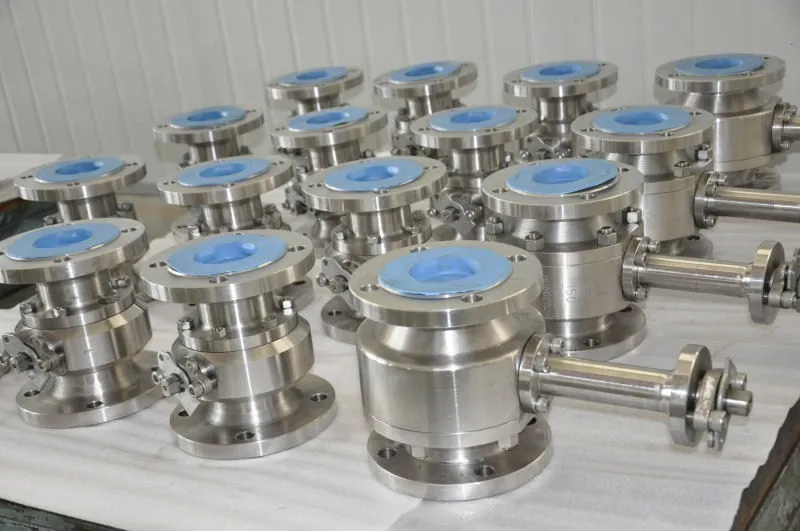

304 Kriogeni kuglasti ventil

316 kriogenih kuglastih ventila proizvodi se za ekstremno niske temperature i kriogene primjene. Ventili su dizajnirani s integriranim produžetkom poklopca koji sprječava da kriogene tekućine dopru do brtve vretena omogućujući tekućinama da prokuhaju i pretvore se u plin. To smanjuje gubitak energije duž produžetka i štiti ventil od kvara. Strukturni integritet ventila smanjuje sve toplinske deformacije unutarnjih komponenti uzrokovane varijacijama temperature na minimum, osiguravajući najvišu razinu performansi za čvrsto zatvaranje u kritičnim poljima LNG-a.

DIZAJN VENTILA

Na temelju BS 6364, MESC 77/200, ISO 28921-1 i zahtjeva kupaca

RASPON TEMPERATURE

-320 do 212 stupnjeva F (-196 do 120 stupnjeva )

VELIČINA

NPS 1-30 (DN 25-750)

RAZVOJ TLAKA

ASME 150 - ASME 900

LICEM U LICE

Prema API 6D standardu

ZAVRŠNI SPOJEVI

RF, RTJ prema B16.5 & B16.47
BW, sučeono zavaren prema B16.25

MATERIJALI:

304 nehrđajući čelik

DIZAJN KAROSERIJE

Kovani vijčani dvodijelni i trodijelni

DIZAJN SJEDALA

Mekano ili metalno sjedište s tvrdim oblogama na lopti i sjedalima
Dizajn sjedala za izbjegavanje zadržavanja tekućine u tjelesnoj šupljini

OSOBINE

Sekundarne brtve od čistog grafita
Antistatički uređaj
Nosač protiv ispuhivanja
Konfiguracija usne brtve
Dostupno pakiranje vretena s niskim fugitivnim emisijama
Produženi poklopac za niske i kriogene uvjete rada

OPERATER

Ručno: ključ ili zupčanik s lokotom
Pokretanje: pneumatski/hidraulički/električni

TESTIRANJE I CERTIFIKATI

Sukladnost s BS 6364, MESC 77/200, ISO 28921-1 inspekcija i ispitivanje

Protupožarni i ispitan prema API 6FA/607
SIL 3 certifikat prema IEC61508
Fugitivna emisija prema ISO15848
PED 2014/68/UE
