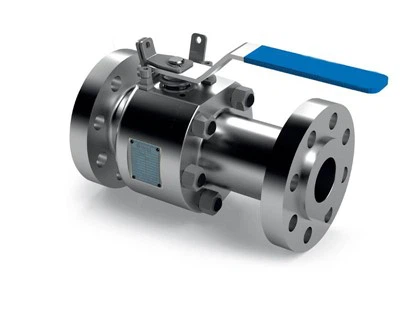

Plutajući kuglasti ventil

Plutajući kuglasti ventili s bočnim ulazom proizvedeni su u skladu s API 6D. Ventil je konfiguriran u obliku dvodijelnog tijela s kovanim vijcima s malim promjerom, pogodnim za radne uvjete srednjeg/niskog tlaka. Karakterizirana jednostavnim dizajnom, sjedišta ventila izravno su umetnuta u tijelo.

Pritisak uzvodnog toka gura slobodno plutajuću kuglu prema donjem sjedištu - rezultirajuća kompresija pruža savršeno rješenje za brtvljenje bez curenja.

Nosač je spojen na vrhu kugle i omogućuje otvaranje i zatvaranje ventila pokretom od četvrtine okretaja.
Odabir materijala u potpunosti je prilagodljiv kako bi se zadovoljile specifikacije projekta kupca, a dostupno je nekoliko jedinstvenih značajki koje nude poboljšana tehnička rješenja prikladna za agresivno okruženje na moru i korozivne i abrazivne tekućine.

DIZAJN VENTILA

na temelju API 6D

RASPON TEMPERATURE

-150 do 662 stupnja F (-101 do 350 stupnjeva )

VELIČINA

NPS 1/2-6 (DN 15-150)

RAZVOJ TLAKA

ASME 150 - ASME 2500

LICEM U LICE

Prema API 6D standardu

ZAVRŠNI SPOJEVI

RF, RTJ prema B16.5 & B16.47
SW, zavareni utičnicom prema B16.11

DIZAJN KAROSERIJE

Dvodijelni kovani/lijevani vijcima

DIZAJN SJEDALA

Mekano ili metalno sjedište s Hardfacingom na lopti i sjedalima

OSOBINE

Sekundarne brtve od čistog grafita
Antistatički uređaj
Anti Blow out stabljika
Dvosmjerno čvrsto zatvaranje
Dostupno pakiranje vretena s niskim fugitivnim emisijama
O-prsten/usne brtve i grafitna konfiguracija

OPERATER

Priručnik: ključ ili zupčanik s lokotom

TESTIRANJE I CERTIFIKATI

Sukladnost s API 6D & ISO 5208 & API 598 inspekcijom i testiranjem
Zaštićen od požara i ispitan prema API 6FA/607
SIL 3 certifikat prema IEC61508
Fugitivna emisija prema ISO15848
PED 2014/68/UE
