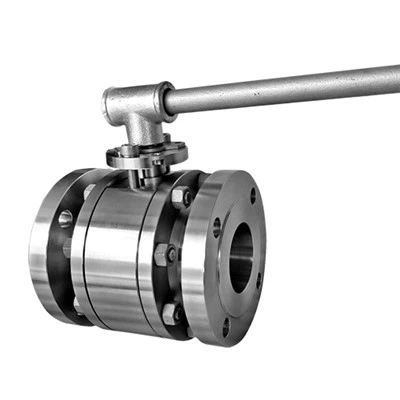

Kuglasti ventil od metala do metala

Plutajući kuglasti ventili metal-metal proizvedeni su u skladu s API 6D. Ventil je konfiguriran u dvodijelnom dizajnu s kovanim vijcima i podijeljenim tijelom malog promjera, prikladnog za radne uvjete srednjeg/niskog tlaka. Karakterizirana jednostavnim dizajnom, sjedišta ventila izravno su umetnuta u tijelo.
Pritisak uzvodnog toka gura slobodno plutajuću kuglu prema donjem sjedištu - rezultirajuća kompresija pruža savršeno rješenje za brtvljenje bez curenja.
Nosač je spojen na vrhu kugle i omogućuje otvaranje i zatvaranje ventila pokretom od četvrtine okretaja.
Odabir materijala u potpunosti je prilagodljiv kako bi se zadovoljile specifikacije projekta kupca, a dostupno je nekoliko jedinstvenih značajki koje nude poboljšana tehnička rješenja prikladna za agresivna offshore okruženja i korozivne i abrazivne tekućine.

DIZAJN VENTILA

Na temelju API 6D

RASPON TEMPERATURE

-150 do 662 stupnja F (-101 do 350 stupnjeva )

VELIČINA

NPS 1/2-6 (DN 15-150)

RAZVOJ TLAKA

ASME 150 - ASME 2500

LICEM U LICE

Prema API 6D standardu

ZAVRŠNI SPOJEVI

RF, RTJ prema B16.5 & B16.47

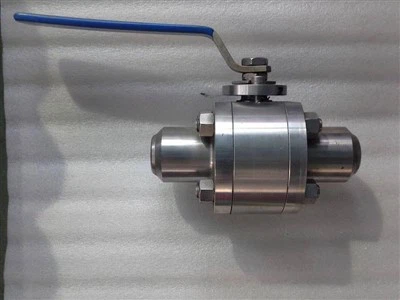

SW, zavareni naglavak prema B16.11

DIZAJN KAROSERIJE

Dvodijelni kovani/lijevani vijcima

DIZAJN SJEDALA

Metalno sjedište s Hardfacing na kugli i sjedalima

OSOBINE

Sekundarne brtve od čistog grafita
Antistatički uređaj
Anti Blow out stabljika
Dvosmjerno čvrsto zatvaranje
Dostupno pakiranje vretena s niskim fugitivnim emisijama
O-prsten/usne brtve i grafitna konfiguracija

OPERATER

Priručnik: ključ ili zupčanik s lokotom

TESTIRANJE I CERTIFIKATI

Sukladnost s API 6D & ISO 5208 & API 598 inspekcijom i testiranjem
Zaštićen od požara i ispitan prema API 6FA/607
SIL 3 certifikat prema IEC61508
Fugitivna emisija prema ISO15848
PED 2014/68/UE

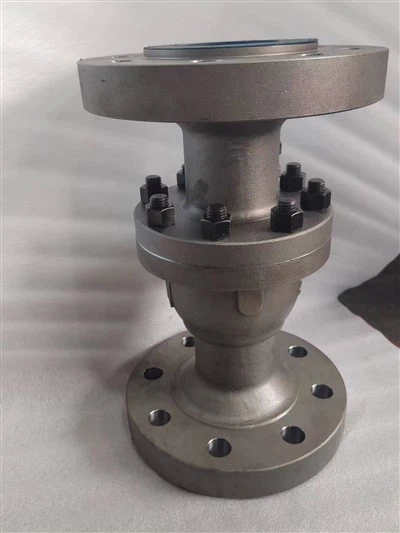

Što je plutajući kuglasti ventil?

Plutajući kuglasti ventil je vrsta ventila gdje kuglasti element, koji kontrolira protok tekućine, nije u položaju zakretanja, već "lebdi" između dva sjedišta smještena na ulaznom i izlaznom kraju ventila. Evo ključnih točaka o plutajućem kuglastom ventilu:

Struktura i rad:

Kuglasti ventil nema nosivu osovinu, a kugla je poduprta sjedištima ventila na oba kraja.

Nosač je povezan s loptom, omogućujući lopti da se slobodno okreće između dva sjedala pomoću ručke ili drugog pokretačkog uređaja.

Pod pritiskom medija, kuglica proizvodi određeni pomak i čvrsto pritišće brtvenu površinu na izlaznom kraju, osiguravajući brtvljenje.

Značajke:

Jednostavna struktura s dobrim učinkom brtvljenja.

Otpor protoka kuglastog ventila minimalan je u usporedbi s drugim ventilima, pri čemu verzija s punim provrtom ima kanale jednakog promjera za kuglu, tijelo ventila i spojnu cijev.

Brzo se otvara i zatvara, zahtijeva samo rotaciju lopte za 90 stupnjeva.

Dostupan u različitim materijalima poput ugljičnog čelika, nehrđajućeg čelika i legiranog čelika.

Prikladno za širok raspon medija, uključujući vodu, otapala, kiseline, plinove i još mnogo toga.

Prijave:

Često se koristi u industrijama koje rade s različitim tekućinama zbog svoje kompaktne strukture, pouzdanog brtvljenja, lakoće održavanja i mogućnosti rukovanja različitim radnim uvjetima.

Primjenjivo za temperature u rasponu od -196 stupnjeva do 350 stupnjeva (-46 stupnjeva F do 662 stupnja F) i tlakove do ANSI klase 150-300.

Načini rada:

Dostupan u ručnom, pneumatskom, električnom i drugim načinima pogona.

Razmatranja dizajna:

Materijal brtvenog prstena mora moći izdržati radno opterećenje kuglice i medija.

Pod udarom visokog pritiska, lopta se može malo pomaknuti.

Ukratko, plutajući kuglasti ventil je svestran i pouzdan izbor ventila za kontrolu protoka tekućine u raznim industrijskim primjenama.
