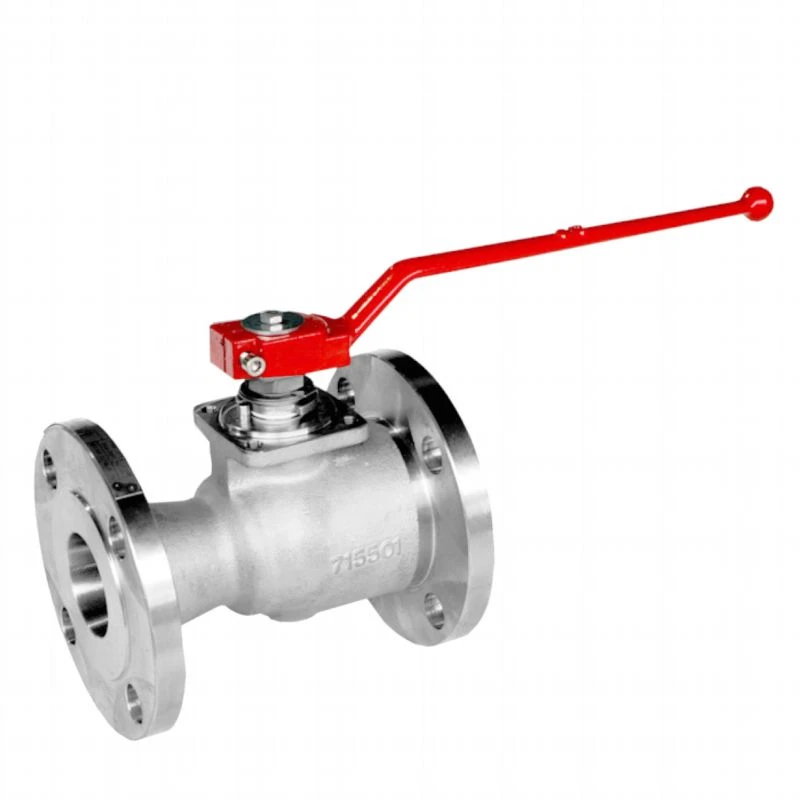

Plutajući kuglasti ventil

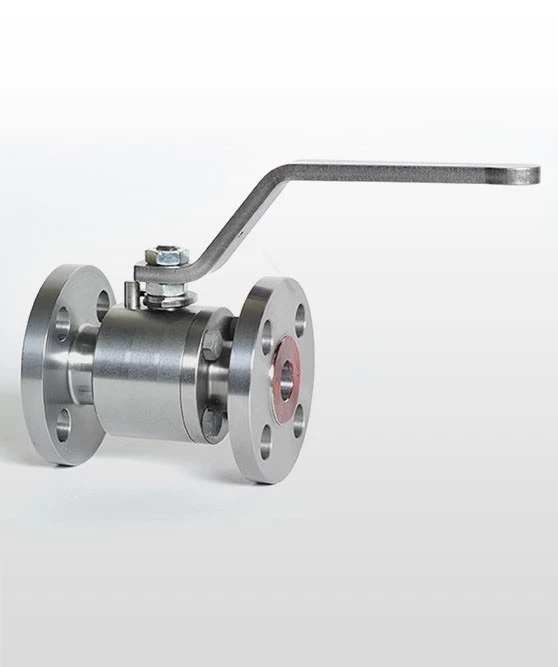

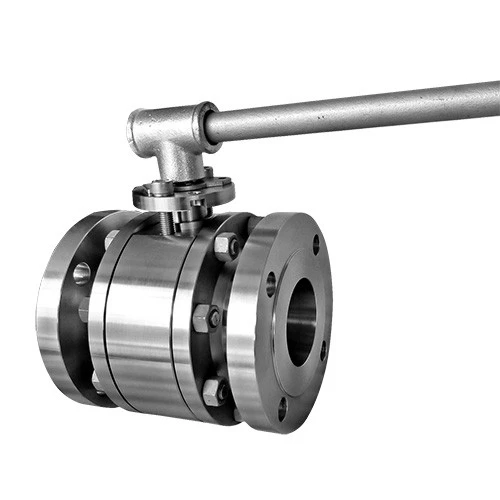

Plutajući kuglasti ventili s bočnim ulazom proizvedeni su u skladu s API 6D. Ventil je konfiguriran u obliku dvodijelnog tijela s kovanim vijcima s malim promjerom, pogodnim za radne uvjete srednjeg/niskog tlaka. Karakterizirana jednostavnim dizajnom, sjedišta ventila izravno su umetnuta u tijelo.
Pritisak uzvodnog toka gura slobodno plutajuću kuglu prema donjem sjedištu - rezultirajuća kompresija pruža savršeno rješenje za brtvljenje bez curenja.
Nosač je spojen na vrhu kugle i omogućuje otvaranje i zatvaranje ventila pokretom od četvrtine okretaja.
Odabir materijala u potpunosti je prilagodljiv kako bi se zadovoljile specifikacije projekta kupca, a dostupno je nekoliko jedinstvenih značajki koje nude poboljšana tehnička rješenja prikladna za agresivno okruženje na moru i korozivne i abrazivne tekućine.

DIZAJN VENTILA

Na temelju API 6D

RASPON TEMPERATURE

-150 do 662 stupnja F (-101 do 350 stupnjeva )

VELIČINA

NPS 1/2-6 (DN 15-150)

RAZVOJ TLAKA

ASME 150 - ASME 2500

LICEM U LICE

Prema API 6D standardu

ZAVRŠNI SPOJEVI

RF, RTJ prema B16.5 & B16.47
SW, zavareni utičnicom prema B16.11

DIZAJN KAROSERIJE

Dvodijelni kovani/lijevani vijcima

DIZAJN SJEDALA

Mekano ili metalno sjedište s Hardfacingom na lopti i sjedalima

OSOBINE

Sekundarne brtve od čistog grafita
Antistatički uređaj
Anti Blow out stabljika
Dvosmjerno čvrsto zatvaranje
Dostupno pakiranje vretena s niskim fugitivnim emisijama
O-prsten/usne brtve i grafitna konfiguracija

OPERATER

Priručnik: ključ ili zupčanik s lokotom

TESTIRANJE I CERTIFIKATI

Sukladnost s API 6D & ISO 5208 & API 598 inspekcijom i testiranjem
Zaštićen od požara i ispitan prema API 6FA/607
SIL 3 certifikat prema IEC61508
Fugitivna emisija prema ISO15848
PED 2014/68/UE

Kako je projektirana brtvena struktura plutajućeg kuglastog ventila?

Dizajn brtvene strukture plutajućih kuglastih ventila obično se fokusira na osiguravanje da ventil može učinkovito spriječiti curenje medija u zatvorenom stanju. Slijedi detaljan opis dizajna brtvene strukture:

Elastični brtveni prsten s dvostrukim zakošenjem ili elastični brtveni prsten s V-utorom:

Plutajući kuglasti ventili često koriste elastične brtvene prstene s dvostrukim zakošenjem ili strukturu elastičnih brtvenih prstenova u obliku slova V.

Ovaj dizajn pruža stabilan učinak brtvljenja bez značajnog gubitka performansi brtvljenja kako se broj operacija povećava.

Dizajn kontakta između sjedišta ventila i kuglice:

Sjedište ventila obično je dizajnirano s višestrukim brtvenim površinama koje blisko pristaju uz površinu kuglice.

Kada se kugla okrene u zatvoreni položaj, brtvena površina na kugli je u potpunom kontaktu s brtvenom površinom na sjedištu ventila, tvoreći jednu ili više brtvenih linija.

Odabir materijala (kao što je nehrđajući čelik, karbid itd.) i obrada površine (kao što je poliranje, brušenje itd.) brtvene površine ključni su za učinkovitost brtvljenja.

Kutija za brtvljenje i dizajn uvodnice:

Za plutajuće kuglaste ventile na ultra niskim temperaturama, kako bi se osiguralo da se brtvena kutija i tlačna čahura koriste na normalnim temperaturama i kako bi se izbjeglo ozebline operatera i smanjenje učinkovitosti brtvljenja pakiranja, obično se usvaja produženi dizajn stabla ventila.

Dizajn ploče za kapanje koristi se na produženoj strukturi stabla ventila kako bi se spriječilo isparavanje i protok kondenzirane vode u područje izolacije, čime se održava normalno radno okruženje kutije za brtvljenje.

Vatrootporni konstrukcijski dizajn:

Protupožarni dizajn posebno je važan u posebnim radnim uvjetima kuglastih ventila za ultra niske temperature.

Dvokanalna brtvena struktura od usnih brtvi i spiralno namotanih brtvi ili brtve od grafita koristi se na spoju između tijela ventila i poklopca i kutije za brtvljenje.

Kada dođe do požara, brtveni prsten se topi i otkazuje, dok spiralno namotana brtva i grafitno punilo igraju glavnu ulogu brtvljenja kako bi se spriječilo istjecanje velikih količina medija i dalje spriječilo širenje požara.

Automatski dizajn strukture za rasterećenje tlaka:

Kada tlak u srednjoj šupljini neuobičajeno poraste, automatska struktura za rasterećenje tlaka plutajućeg kuglastog ventila može osigurati sigurnost tijela ventila.

Ovaj dizajn omogućuje mediju u srednjoj šupljini da se oslanja na vlastiti potisak kako bi gurnuo sjedište ventila i automatski smanjio pritisak.

Antistatički strukturni dizajn:

Kako bi se spriječile statičke iskre uzrokovane trenjem između kugle i sjedišta ventila tijekom rada ventila, na ventil s plutajućom kuglom ugrađen je antistatički uređaj.

Ovi uređaji preusmjeravaju naboj koji se nakuplja na sferi kako bi spriječili opasne iskre od statičkog elektriciteta.

Ukratko, dizajn brtvene strukture plutajućeg kuglastog ventila sveobuhvatno razmatra mnoge aspekte kao što su odabir materijala, površinska obrada, strukturalni izgled i sigurnosne značajke kako bi se osiguralo da ventil može pružiti pouzdano brtvljenje u različitim radnim uvjetima.
