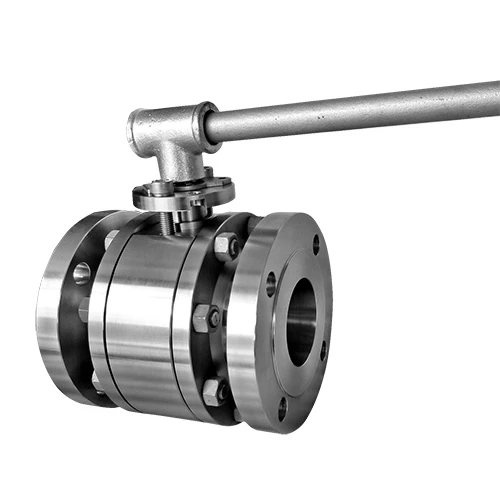

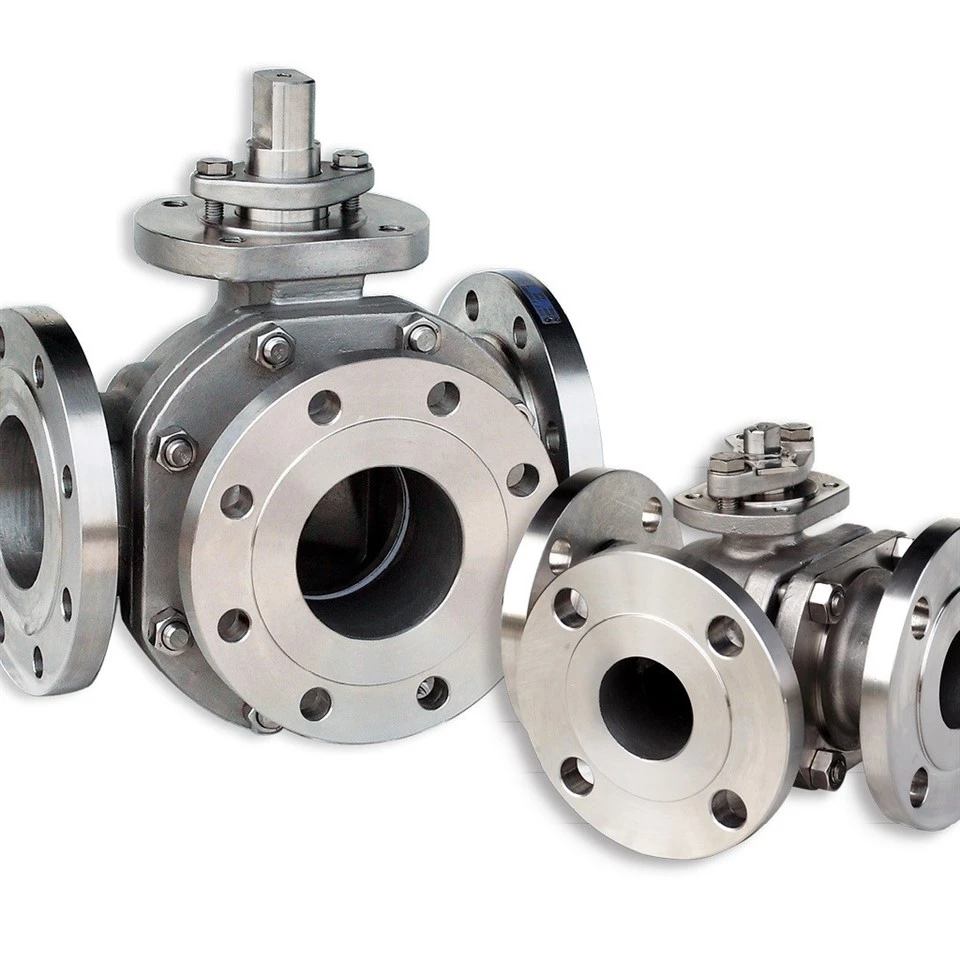

Kuglasti ventil za visoke temperature

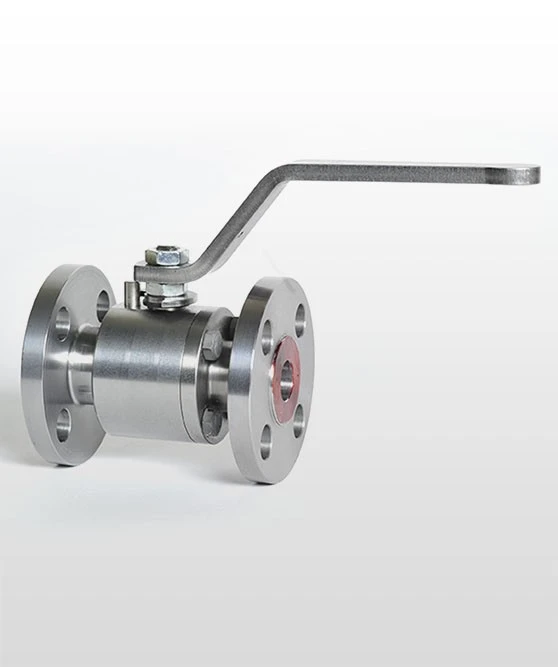

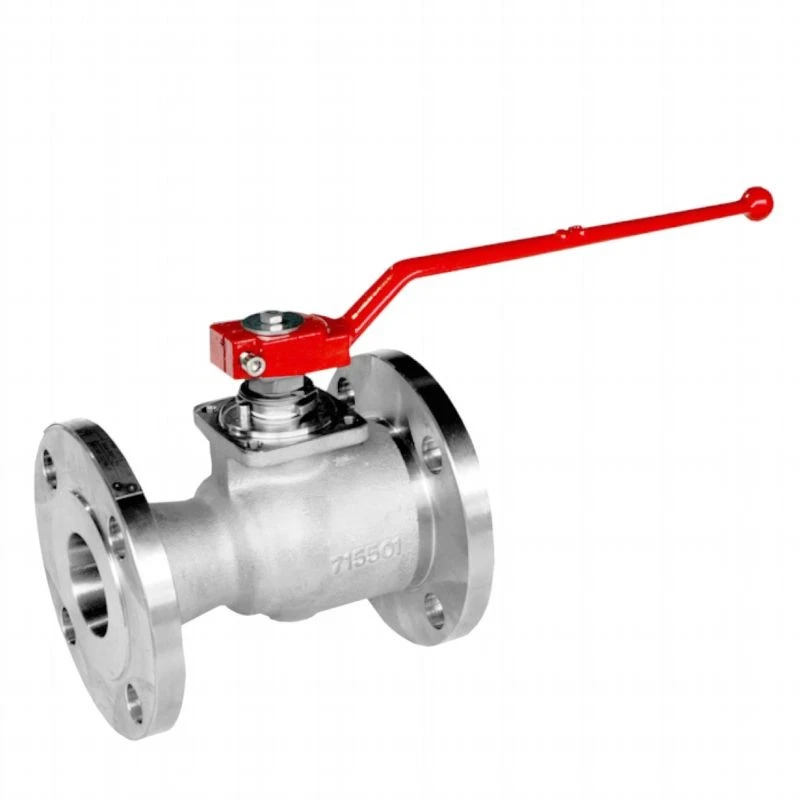

Visokotemperaturni plutajući kuglasti ventili proizvedeni su u skladu s API 6D. Ventil je konfiguriran u dvodijelnom dizajnu s kovanim vijcima i podijeljenim tijelom malog promjera, pogodnog za radne uvjete srednjeg/niskog tlaka. Karakterizirana jednostavnim dizajnom, sjedišta ventila izravno su umetnuta u tijelo.
Tlak uzvodnog toka gura slobodno plutajuću kuglu prema donjem sjedištu - rezultirajuća kompresija pruža savršeno rješenje za brtvljenje bez curenja.
Nosač je spojen na vrhu kugle i omogućuje otvaranje i zatvaranje ventila pokretom od četvrtine okretaja.
Odabir materijala u potpunosti je prilagodljiv kako bi se zadovoljile specifikacije projekta kupca, a dostupno je nekoliko jedinstvenih značajki koje nude poboljšana tehnička rješenja prikladna za agresivno okruženje na moru i korozivne i abrazivne tekućine.

DIZAJN VENTILA

Na temelju API 6D

RASPON TEMPERATURE

-150 do 662 stupnja F (-101 do 350 stupnjeva )

VELIČINA

NPS 1/2-6 (DN 15-150)

RAZVOJ TLAKA

ASME 150 - ASME 2500

LICEM U LICE

Prema API 6D standardu

ZAVRŠNI SPOJEVI

RF, RTJ prema B16.5 & B16.47
SW, zavareni naglavak prema B16.11

DIZAJN KAROSERIJE

Dvodijelni kovani/lijevani vijcima

DIZAJN SJEDALA

Mekano sjedište s Hardfacingom na lopti i sjedalima

OSOBINE

Sekundarne brtve od čistog grafita
Antistatički uređaj
Anti Blow out stabljika
Dvosmjerno čvrsto zatvaranje
Dostupno pakiranje vretena s niskim fugitivnim emisijama
O-prsten/usne brtve i grafitna konfiguracija

OPERATER

Priručnik: ključ ili zupčanik s lokotom

TESTIRANJE I CERTIFIKATI

Sukladnost s API 6D & ISO 5208 & API 598 inspekcijom i testiranjem
Zaštićen od požara i ispitan prema API 6FA/607
SIL 3 certifikat prema IEC61508
Fugitivna emisija prema ISO15848
PED 2014/68/UE

Kako radi plutajući kuglasti ventil?

Plutajući kuglasti ventil radi pomoću sferičnog kuglastog elementa koji pluta unutar tijela ventila između dva sjedišta smještena na ulaznom i izlaznom kraju. Evo kako to funkcionira:

Položaj ventila: Kuglica je postavljena na osovinu (stožer) koja joj omogućuje rotaciju unutar tijela ventila. Kada je ventil potpuno otvoren, kuglica se okreće do položaja u kojem je rupa na kuglici poravnata s putanjom protoka, dopuštajući tekućini da slobodno prolazi kroz ventil.

Zatvaranje ventila: Za zatvaranje ventila, kuglica se okreće za 90 stupnjeva (ili za četvrtinu kruga). Ovo dovodi čvrsti dio lopte u poravnanje s putanjom protoka, blokirajući protok tekućine.

Plutajući mehanizam: Kuglica u ventilu s plutajućom kuglom nije u svom položaju. Umjesto toga, "lebdi" između ulaznog i izlaznog sjedišta. Kada je ventil zatvoren, pritisak tekućine gura kuglu prema nizvodnom sjedištu, stvarajući brtvu. Ovo brtvljenje potpomognuto pritiskom pomaže u osiguravanju čvrstog zatvaranja i smanjuje potrebu za velikim momentom za zatvaranje ventila.

Brtvljenje: kugla i sjedišta dizajnirani su s preciznošću kako bi stvorili pouzdano brtvljenje kada je ventil zatvoren. Sjedala su obično izrađena od mekanog materijala koji se može prilagoditi površini lopte, stvarajući čvrsto prianjanje. Sama lopta također može imati mekani materijal za brtvljenje na svojoj površini kako bi se poboljšala učinkovitost brtvljenja.

Otvaranje ventila: Za ponovno otvaranje ventila, kuglica se okreće natrag u otvoreni položaj, poravnavajući rupu u kuglici s putanjom protoka. To omogućuje slobodno strujanje tekućine kroz ventil.

Kontrola protoka: Plutajući kuglasti ventili se često koriste za on-off kontrolu, što znači da su potpuno otvoreni ili potpuno zatvoreni. Međutim, neki dizajni dopuštaju djelomično otvaranje, osiguravajući kontrolu protoka rotiranjem kuglice u položaj između potpuno otvorene i potpuno zatvorene.

Općenito, plutajući kuglasti ventil radi pomoću pritiska tekućine koja teče kroz njega kako bi se stvorila nepropusna brtva kada je ventil zatvoren. Sposobnost lopte da lebdi između sjedala omogućuje precizno poravnanje i dobru izvedbu brtvljenja.
